Descarga sólida de la voluta del sistema de control del fango de la base del agua T19001

Descripción de producto

Descarga sólida completa de la voluta del sistema de control del control T19001 del PLC

Sistema de control sólido completo

Usos

• Limpieza bien inferior
• Cortar llevar
• Enfriamiento y lubricación de la columna de la broca y de sondeo
• Control y balanza de presión inferior
• Torta que forma para proteger las paredes bien
• Ajuste de la arena del agente suspendido de los cortes y de carga del taladro

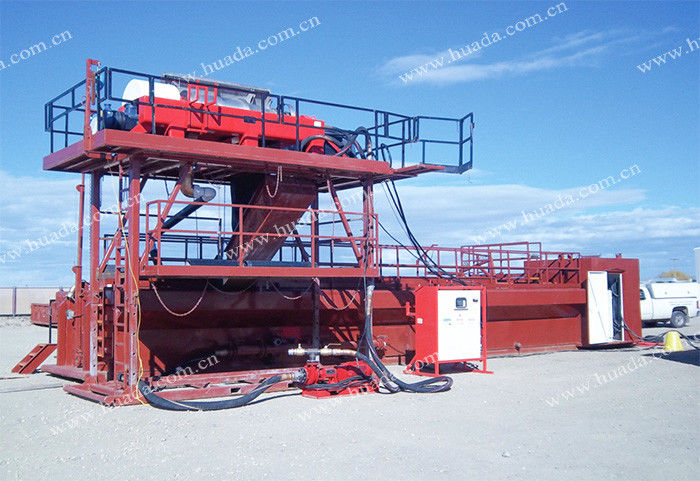

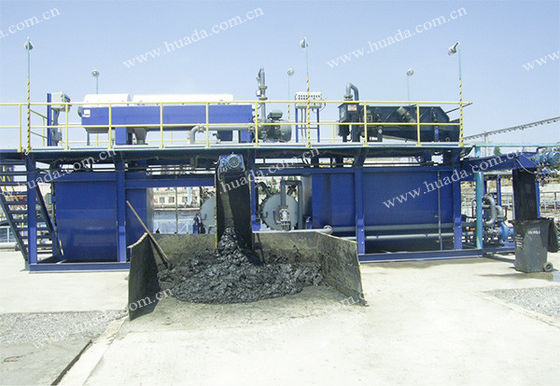

sistema de control sólido del fango de la Agua-base

Sistema del trabajo

el retiro del Nivel-por-nivel de sólidos dañinos es el principio de trabajo de sistema sólido del equipo del control de la centrifugadora de Huada, que se divide áspero en cuatro niveles: centrifugadora de la coctelera, del desander, del desarenador y de la jarra de la pizarra. La separación de la sólido-fase se conduce según el punto de separación del equipo en la correspondencia llano.

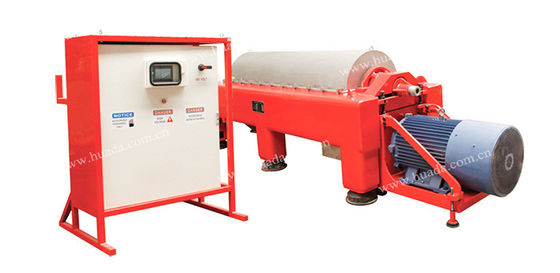

Centrifugadora sólida completa de la jarra del dispositivo de control (dedicado) - LW

La centrifugadora de la jarra del lodo de perforación de LW se diseña para quitar los sólidos inútiles y las partículas finas en el lodo de perforación. Es aplicable al lodo de perforación que contiene una mezcla de agua y los sólidos y lodo de perforación a base de aceite tradicional.

Características estructurales principales

• Diseño bajo vertical con el motor y el cuenco simétricamente dispuestos, y buen funcionamiento de la máquina con el nivel bajo de la vibración.
• Partes y componentes principales tales como cuenco y voluta hechos del acero inoxidable resistente a la corrosión o del acero de la dual-fase, con alta velocidad del límite y factor de separación grande.
• Control de la conversión de frecuencia, y velocidades steplessly ajustables del cuenco y de la voluta.

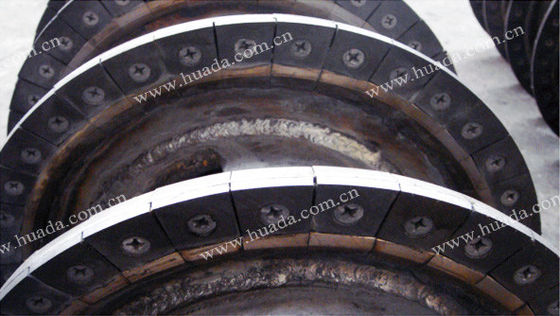

• Empujar la superficie del transportador de tornillo roció con la aleación desgaste-resistente o embutido con la aleación dura.

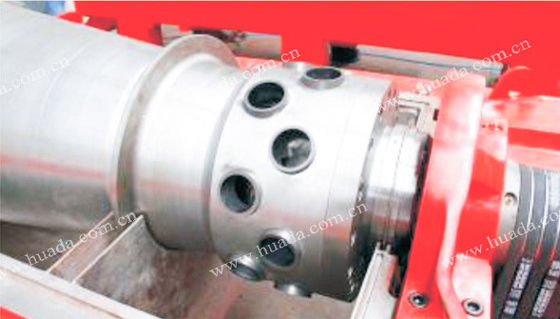

• Tres sistemas diferenciados, es decir caja de cambios cycloidal, caja de cambios planetaria y caja de cambios hidráulica (Rotodiff), con una amplia gama de ajuste diferenciado y de adaptabilidad fuerte a las condiciones de trabajo.
• Protecciones múltiples de la seguridad: la velocidad, la protección diferenciada de la detección de la velocidad, de la protección de la sobre-vibración, de la sobrecarga del motor y del recalentamiento, llevando el control de la temperatura, protección del esfuerzo de torsión del transportador de la voluta, a prueba de explosiones a prueba de gas se dignan, protección de gas inerte, etc.
• JG dedicó el amortiguador de choque de goma, fijando con los pernos de ancla no requeridos.

Parámetros técnicos

Sistema de control sólido completo - coctelera de la pizarra de GZS

La coctelera de la pizarra del fluido para sondeos es una del equipo principal del equipo sólido del control. El efecto de la coctelera de la pizarra no sólo determina directamente el rendimiento laboral del equipo sólido del control en los niveles subsiguientes, pero también afecta a las condiciones de trabajo de la ingeniería de perforación entera o de la ingeniería de HDD.

• Adopte ANANY limitó análisis del elemento para optimizar la estructura
• Tratamiento térmico total de la cubierta de pantalla
• Capa anticorrosión pesada en la superficie.
• Los materiales de alta resistencia de la aleación SS304 o Q345 utilizaron.
• El motor de la vibración del italiano OLI seleccionó.

Principio de funcionamiento

El excitador de la vibración instalado en la cama de la pantalla de la coctelera de la pizarra produce una fuerza emocionante para hacer la cama de la pantalla vibra. La cama de la pantalla aplica la fuerza en el fango de paso a través de la pantalla instalada en ella para separar los sólidos y los líquidos en el fango. Los cortes sólidos del taladro más pequeños que la caída de la malla de la pantalla en el tanque con los líquidos, y los cortes sólidos del taladro más grandes que la malla de la pantalla y el residuo fijado por adsorción del fango se transportan de la cama de la pantalla a la piscina fuera del tanque.

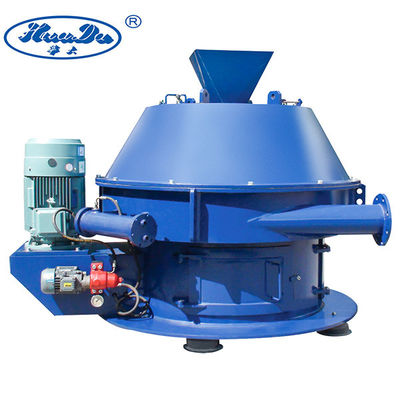

Sistema de control sólido completo - secador que corta vertical de LLL

Principio de funcionamiento

La mezcla incorpora la cámara interna de la voluta de la tubo de alimentación y después entra en la cesta a través del puerto de la alimentación en la cima de la voluta. Bajo acción del campo de fuerza centrífuga, el líquido en la mezcla se filtra hacia fuera a través de la pantalla puesta en la pared giratoria, y las partículas sólidas se atrapan en la cesta.

Al mismo tiempo, las partículas sólidas en el movimiento de la cesta del superior (pequeño extremo) de la cesta a la parte inferior (cabeza de biela) de la cesta bajo acción de la fuerza centrífuga y la velocidad diferenciada relativa entre el espiral y la cesta. Durante este movimiento, la fuerza centrífuga es rápidamente creciente debido al aumento en el diámetro de la rotación, y el cambio de los sólidos alto contenido de humedad a la hora de entrada inicial al contenido de la agua más baja a la hora de descarga, realizando la separación automática y continua de fases sólidas y líquidas.

Características de producto

Ángulo opcional del cono de la cesta según las condiciones de proceso.

Método lubricante independiente del sistema, simple y confiable de la lubricación.

Pantalla especial de la tira con buena resistencia de desgaste y vida de servicio larga.

Alimentación, separación, desecación y descarga continuas, con alta capacidad del tratamiento.

caja de cambios planetaria 3K con la estructura compacta y el alto esfuerzo de torsión de conducción.

Disposición vertical de las piezas de rotación tales como la cesta y la voluta, buen centro, operación estable y vibración baja.
