Sistema de desecación 380V ISO9001 del barro automático 70L

Descripción de producto

Sistema de desecación del barro completo

La desecación centrífuga del barro y el equipo de sequía producidos por nuestra compañía, utilizado generalmente para el barro espesando y desecando, se compone principalmente de una centrifugadora de la jarra de la serie de LW (o prensa de tornillo), una preparación lleno-automática del floculante y dispositivo de la dosificación, un barro que machaca y cortadora, una bomba de alimentación del barro, una bomba de dosificación, un transportador de tornillo shaftless, un flujómetro, una válvula de control y un sistema de control lleno-automático completo. Caracterizado por la estructura avanzada, configuración razonable, alto nivel de automatización, operación hermética continua, operación segura y confiable, etc., es aplicable al tratamiento de las aguas residuales municipales, de las aguas residuales rurales, de las aguas residuales del hospital, del etc. así como de diversos tipos de aguas residuales industriales.



Principio de funcionamiento del sistema

El barro mezclado de las aguas residuales municipales que han experimentado la sedimentación primaria y la sedimentación secundaria tiene normalmente un contenido sólido de cerca de 2-3%. Entonces se deseca y espesado con una centrifugadora de la jarra (o filtro de la correa, prensa de tornillo) y el barro descargado tiene un contenido de agua de cerca de 80-85%. Más adelante, el barro entra en el equipo a baja temperatura de la calefacción y de la deshumidificación de la pompa de calor del barro para la deshumidificación y la sequedad, y el contenido de agua de los descensos tratados del barro al cerca de 30%. Así, los tratamientos inofensivos del barro, tales como incineración o utilización después de la pirolisis, pueden ser conducidos.



Alcance del uso

Durante mucho tiempo, debido a la tensión en el tratamiento de aguas y a la ignorancia del tratamiento del barro, actualmente, el solamente cerca de 30% del barro se dispone con seguridad. Una gran cantidad de barro mojado se transporta hacia fuera aleatoriamente, simplemente depositado en vertederos o se llena para arriba. Expuesto al aire, el barro es hedor propenso y atrae mosquitos, y no se puede utilizar como fertilizante.



Los requisitos del plan de actuación para la prevención y tratamiento de la contaminación de agua y otras leyes nacionales relevantes y las regulaciones para el tratamiento y la disposición del barro han continuado aumentando estos últimos años. Por lo tanto, el barro experimentará más lejos el tratamiento y la disposición estables e inofensivos del recurso, y el contenido de agua del barro para el vertido, la incineración, la utilización del suelo, el etc. será más bajo del 60%.

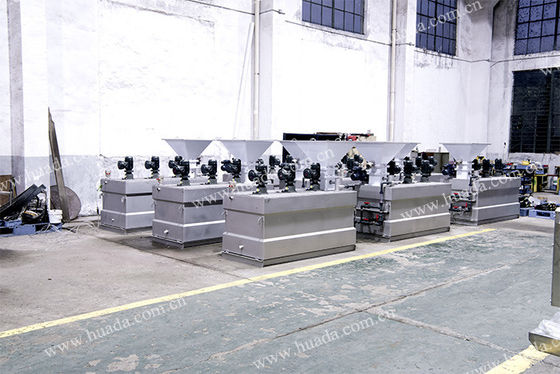

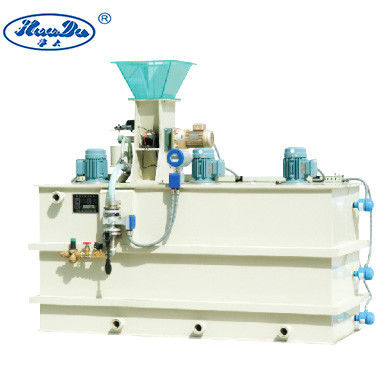

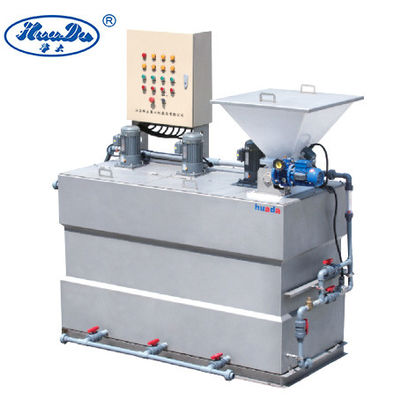

PAM Solution Automatic Dosing Device

El dispositivo de dosificación automático de la solución del PAM de la serie de JY, integrado principalmente por un polvo seco automático que dosifica el sistema, un dispositivo cuantitativo automático de la inyección del agua, un dispositivo del preremojo del vórtice, un dispositivo de la supervisión del nivel líquido, un dispositivo de revolvimiento, tuberías, las válvulas, el etc., es un dispositivo de sistema que integra almacenamiento, la alimentación, la adherencia de soldadura, la disolución y el curado secos del polvo. El sistema bajo control lleno-automático se puede utilizar para el lote y la preparación continua de la solución de molecularidad elevada del polímero. Es ampliamente utilizado en el tratamiento de aguas residuales, la purificación del agua potable, el tratamiento de aguas residuales industrial, la fabricación de papel, la fundición del mineral, el etc.

Principio de funcionamiento

Los pasos del polvo del PAM a través de un dispositivo de gran eficacia de la adherencia de soldadura del vórtice, entonces se mezclan con agua, revuelto completamente y disuelto en una solución del PAM con una concentración de 0.1~0.5%. Más adelante, la solución se cura y se pone en el tanque de almacenamiento para el uso espera.



La época de curado de la solución preparada depende de la naturaleza del agente, del flujo requerido del proceso y del volumen eficaz del dispositivo, y generalmente, la disolución y la época de curado de la solución alcanzarán 45-60min para asegurar la disolución y efecto de la solución y el curado completo del curado del agente.

El agua de alimentación según el valor del caudal establecido y al mismo tiempo, añade automáticamente el polvo seco cuantitativo; moje el poder en el dispositivo del preremojo, póngalo en el tanque de la disolución para mezclarse y la disolución; cuando el nivel líquido alcanza la altura del desbordamiento, póngala en el tanque de curado para revolver y curando y al mismo tiempo, revuelva la solución en el tanque de la disolución; cuando el nivel líquido alcanza la altura del desbordamiento, póngala en el tanque de almacenamiento para el uso del almacenamiento y del recurso seguro; después de curar, cuando la solución en el tanque de almacenamiento sube al nivel de alta capacidad de líquido, utilice la solución preparada del PAM. Después de la primera preparación, la solución de las fuentes del dispositivo requerida para el proceso mientras que prepara una nueva solución, que puede cubrir las necesidades del funcionamiento continuo por 24 horas.



Parámetros técnicos del dispositivo de dosificación automático de la solución de serie de JY

Artículos	Modelo
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
Volumen eficaz (m3)	1030	1160	1570	2640	4500	6500
Dosificación del volumen de cámara (L)	70	70	70	70	70	70
Dosificando el poder del motor (kilovatios)	0,18	0,18	0,18	0,18	0,18	0,18
Capacidad de la preparación (l./h)	500	1000	1500	2500	4000	6000
Proporciónando la concentración (%)	1-3	1-3	1-3	1-3	1-3	1-3
Presión de entrada del agua (Mpa)	0,3	0,3	0,3	0,3	0,3	0,3
Flujo de la entrada del agua (m3/h)	0-3	0-3	0-3	0-4	0-4	0-4
Dosificación máxima (Kg/h)	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
Material del tanque	304	304	304	304	304	304
Fuente de alimentación (V)	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
Peso (kilogramos)	400	420	500	600	750	880
Dimensión (milímetros)	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



Nota: La dosificación máxima refiere a la dosificación por hora en el mínimo - velocidad máxima del espiral de dosificación del polvo seco bajo premisa del curado completo.



En la operación real, la velocidad del espiral de dosificación se puede ajustar según los requisitos de la concentración de ajustar la dosificación seca del polvo; la presión de agua de la entrada (flujo) se puede ajustar para cumplir los requisitos de la concentración de la preparación y los requisitos de la salida.



En ocasiones especiales, el diseño se puede cambiar para aumentar la dosificación del polvo seco por tiempo de unidad. Para aumentar la dosificación por hora, proponga por favor tal petición mientras que ponía la orden.

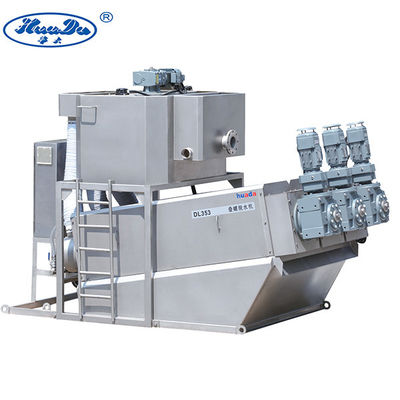

Sistema de desecación del barro – prensa de tornillo

Alcance del uso

La prensa de tornillo es ampliamente utilizada para el barro que deseca en las industrias tales como las aguas residuales, comida, bebida, matanza y crianza, impresión y teñido, fabricación de papel, cuero y los productos farmacéuticos municipales.



Principio de la estructura y de funcionamiento

La unidad de la separación de la prensa de tornillo se compone de un anillo de fijación y de un anillo flotante que se apilen en uno a con un pequeño hueco mientras tanto. El eje espiral pasa a través de él y gira para conducir el anillo flotante para moverse circunferencial. El agua en la empanada floculada del fango se filtra hacia fuera con el hueco entre el anillo de fijación y el anillo flotante, y el anillo flotante se mueve circunferencial para prevenir bloqueo. El hueco entre el anillo de fijación y el anillo flotante llega a ser más pequeño a lo largo de la dirección del mercado de la torta de la zona del espesamiento a la zona de desecación, y la desecación forzada se alcanza bajo presión trasera formada por la placa de presión trasera del mercado del barro.



El barro es enviado por la bomba de la transferencia del barro a la entrada del barro, y el floculante se mide y se envía al tanque de mezcla de la floculación, donde el barro se revuelve completamente con el floculante y se flocula. Después de ser floculada en grumos grandes, el barro entra en la unidad espiral de la separación de la entrada espiral del barro. Los grumos en la unidad espiral de la separación están bajo gravedad que espesan mientras que se mueven hacia la zona de desecación bajo acción del espiral. El hueco entre el anillo flotante y el anillo de fijación en la zona de desecación se estrecha, y el barro se presuriza y se deseca más a fondo bajo acción de la placa de presión trasera, y se descarga del mercado del barro como torta.



Parámetros técnicos

Artículos	Modelo
	DL201	DL351	DL352	DL353
Poder del motor de la unidad de la deshidratación (kilovatios)	0,25	1,1	2,2	3,3
Poder del motor del mezclador de la floculación (kilovatios)	0,55	1,1	1,1	1,1
Capacidad del tratamiento (kilogramo DS/H)	40-60	100-150	200-300	300-450
Fuente de alimentación (v)	380V, 50hz	380V, 50hz	380V, 50hz	380V, 50hz
Peso de la máquina (kilogramos)	580	1340	2080	2820
Dimensión (milímetros)	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



Desecación del barro de LW - centrifugadora dedicada de la jarra



La centrifugadora se compone de un cuenco que gira en la velocidad, una voluta que corra en la misma dirección que el cuenco y tenga cierta diferencia de la velocidad, así como un diferencial, una base, una alimentación y un sistema de escape, etc. El barro y el floculante entran en el cuenco después de ser mezclada en una cámara de alimentación especialmente diseñada. Bajo acción de la fuerza centrífuga, las partículas floculadas se separan y se sedimentan rápidamente en la zona de la sedimentación, y el líquido aclarado se descarga a través del agujero del desbordamiento en el extremo del cuenco. Los sólidos sedimentados, después de ser exprimido y desecación por el bafle de BD, son empujados por el transportador de la voluta a la sección de sequía del cuenco para la compresión adicional, y después descargados a través del mercado de la escoria. La época de desecación de los sólidos en el cuenco puede ser controlada ajustando la velocidad diferenciada entre la voluta y el cuenco.



sistema integrado de desecación Resbalón-montado del barro

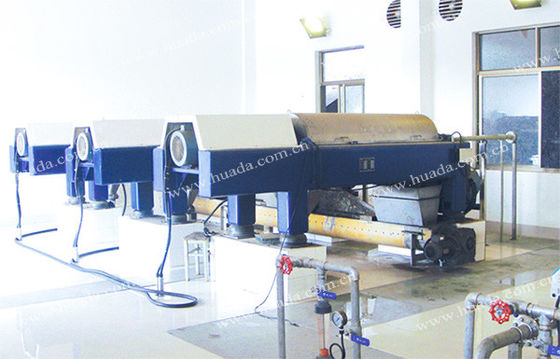

Uso de la centrifugadora de la jarra de la serie de LW en planta de aguas residuales



Características principales

• Velocidad del cuenco: El cuenco se diseña con el factor de separación de alta velocidad y grande, que puede aclarar con eficacia partículas minúsculas con el tamaño ≥5μm.
• ratio del Longitud-diámetro: El ratio eficaz real del longitud-diámetro del cuenco es ≥4, y la distancia de la sedimentación es larga, que aumenta la época de la clarificación y de la desecación del barro en el cuenco.
• Bafle de BD: Hay un bafle circular entre la sección de la sedimentación de la voluta y la sección del secado, que exprime el barro en la sección de establecimiento en la sección de sequía, de modo que el contenido de agua del barro sea más bajo; mientras tanto, cortó la conexión entre el barro y el líquido aclarado. La profundidad de la piscina líquida puede ser mayor que el mercado de la escoria, y cuanto más profunda la piscina líquida es y cuanto el proceso dura, mejor el efecto de la clarificación es.



Parámetros técnicos

Artículos	Modelo
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
Diámetro del cuenco (milímetros)	350	450	530	650
Velocidad del cuenco (r/min)	4000	3200	2800	2500
Factor de separación	3100	2580	2300	2270
Capacidad del tratamiento (m3/h)	8-15	20-35	30-50	40-70
Poder del motor principal (kilovatios)	22	30	55	70



Sistema de control eléctrico

• El PLC (regulador programable) se emplea en el sistema de control del equipo de desecación del barro para la operación lleno-automática o manual, la supervisión de la operación, la alarma de la falta y la protección que entrelaza, el etc. de la preparación centrífuga del floculante y dispositivo de la dosificación, la cortadora, la bomba de alimentación, el metro de flujo, el etc.
• Las funciones de la operación partida/parada, automática/manual del sistema, de la separación, de la limpieza y del cierre se pueden realizar según programas preestablecidos y ajustes personalizados;
• Puede ajustar automáticamente el volumen de la alimentación con el esfuerzo de torsión constante;
• Puede aumentar o disminuir automáticamente la velocidad diferenciada para prevenir el material que bloquea según los cambios en el esfuerzo de torsión que empuja;
• El sistema diferenciado hidráulico ajusta automáticamente la velocidad diferenciada según el cambio de la presión del sistema de conducción hidráulico para controlar la velocidad diferenciada;
• Proporcióna automáticamente la concentración de la preparación del floculante según la concentración predeterminada, y tiene la función de la dosificación cuantitativa continua y estable;
• Una pantalla táctil de gran tamaño del color está disponible para la operación y puede exhibir los parámetros de trabajo del equipo en tiempo real.



Cortadora machacante y

Esta máquina se utiliza principalmente para romper pedazos grandes de madera, de materias textiles, de plásticos, de caucho, de huesos, de cuero, de vidrio, de etc. en el barro (con un contenido sólido de ≤5) de modo que las bombas, las centrifugadoras y los instrumentos de alimentación en el sistema rio abajo puedan actuar normalmente. Es ofrecida por alta capacidad del tratamiento, el consumo de energía baja, la vida de servicio larga, el etc.



Bomba monohélice

La bomba es una bomba positiva de la transferencia de la dislocación, cuyo tornillo con la ventaja grande, la gran profundidad del diente y el pequeño diámetro interno espiral empuja el medio transportado del extremo de la succión al extremo de la descarga a lo largo de la dirección axial. Hecho de materiales altamente desgaste-resistentes, se utiliza principalmente para la transferencia del barro con un contenido sólido de 0.2~5% y los floculantes, y su flujo de la descarga se puede ajustar por un convertidor de frecuencia.



Transportador de tornillo de Shaftless

El transportador de tornillo shaftless del LS se compone principalmente de un dispositivo de conducción, de cuchillas espirales shaftless, de una placa desgaste-resistente reemplazable en forma de "U" del trazador de líneas y de un estante. Se utiliza principalmente para transportar la torta desecada del mercado de descarga de la centrifugadora a la yarda al aire libre del almacenamiento o al vehículo del transporte. El trabajo entero se hace en un estado hermético para mantener el ambiente limpio.



Camine por el fango la sequedad a baja temperatura de la pompa de calor - sistema integrado de SDDR

La calefacción de la pompa de calor del barro de SDDR y el equipo a baja temperatura de la deshumidificación es caminan por el fango el equipo de desecación profundo, que puede tratar con eficacia el barro con un contenido de agua del 85% o más bajo a un mínimo del 10%. Es ampliamente utilizado en el tratamiento del barro municipal, del barro industrial y de la basura sólida, de los desechos peligrosos y de otros barros.



Principio de funcionamiento

Inyecte el aire seco en la cámara de sequía hermética, y saque la humedad en el barro con intercambio de la humedad, después utilice el evaporador para condensar y para quitar la humedad en el aire, y al mismo tiempo, aprovecharse del principio de la pompa de calor para recuperar el calor latente de la condensación de la humedad, utilizarlo para calentar el aire seco y soplar el aire nuevamente dentro de la cámara de sequía. Puesto que se adopta la tecnología de la recuperación de calor, no se emite ningún calor residual en el modo de sequía hermético.



Ventajas técnicas

Diseño modular

el diseño Resbalón-montado o vehículo-montado hace innecesario conducir la construcción in situ de la asamblea

La pompa y la fan de calor se integran, evitando la contaminación, fácil desmontar y montar

Se integra el módulo del tratamiento del gas de la cola, así que no se requiere ninguna resbalón separada



Respetuoso del medio ambiente

No hay adición química, así que la disposición subsiguiente del barro no se afecta

El equipo corre de una manera hermética en la baja temperatura, y se recicla y se reutiliza el aire caliente, que es respetuoso del medio ambiente

El dispositivo del tratamiento del gas de la cola está montado selectivamente en el puerto sólido de la descarga, previniendo el mún olor en el sitio de sequía

Nuevo ODP=0 refrigerante, valor del GWP es extremadamente - ruido bajo, de trabajo <55 decibels="">



Ahorro de energía

La tarifa de recuperación de energía está cercana a 100%, y el barro 2.5~4.2kg se puede desecar con apenas 1 kilovatio-hora de electricidad

El equipo se puede modificar para requisitos particulares según requisitos de cliente de proporcionar la mejor solución para el ahorro de energía y la reducción del consumo



Confiabilidad

El equipo corre en de poca velocidad y utiliza los materiales resistentes a la corrosión

La supervisión terminal móvil del equipo se puede observar con apenas una llave

Tiene software que fija la protección, la predicción del fracaso, la detección temprana y funciones del cierre
